地下綜合管廊超細干粉滅火系統解決方案
來源：消防維保 時間：2017-11-29 12:41:16
根據各地方供電局及相關規程要求，隧道內采用了電纜自身保護措施（電纜及其附件選型、重合閘選取等）及被動防火措施（防火封堵、防火隔斷等），部分地區電纜隧道采取了主動滅火措施，如廣州、深圳地區的電纜隧道內均配置有超細干粉滅火系統；而北京、上海、成都僅在部分電纜接頭處安裝有滅火裝置，每隔一定距離設置干粉滅火器。

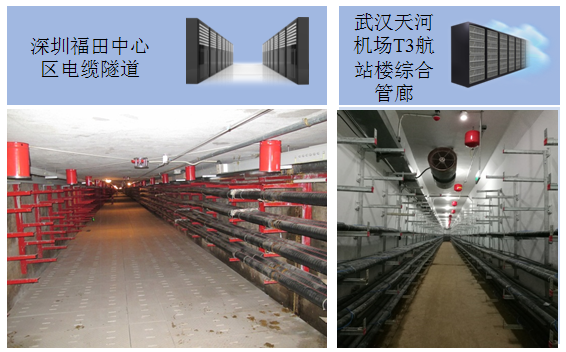

廣州隧道
消防配置方面，除采用電纜自身防火措施及被動防火措施外，一般200m設防火門，每個防火分區設緊急出口。一旦隧道內的線路出現事故引發火災，報警系統馬上將險情傳遞到隧道的消防中心，中心控制區的防火門將關閉，將火源隔斷，避免更大的損失；在出現火災分分區的工作人員也能通過緊急出口快速疏散。此外，隧道內還安裝了溫控自動通風裝置。部分隧道安裝了超細干粉自動滅火裝置。
武漢天河機場T3航站樓綜合管廊
水、暖倉內無可燃物，設計僅考慮由于電纜發熱而產生火災危險性，根據相關規范及專家意見，強電倉及合用單倉的電纜設置超細干粉自動滅火系統。
設計方式采用全淹沒及局部滅火方式。
啟動方式有三種：報警聯動、溫控自動、手動啟動。啟動后每組滅火裝置動作信號反饋至報警系統。
報警系統采取纜式線型感溫火災探測器及煙感報警器。
超細干粉滅火
電纜火災原因可分為外界及自身兩個方面：外部原因引起的著火，比如鋼廠的鋼水泄露進電纜隧道導致整個電纜束著火；更多的是由電纜本身發生故障引起的著火：包括超負荷及短路電流長時間作用下引起的過熱著火，容易形成深層次火災，更難以撲救。新型式無管網滅火設備—超細干粉自動滅火裝置。
超細干粉滅火劑能有效抑制電纜的有焰燃燒，而且能在過熱的電纜表面熔化形成玻璃狀覆蓋層，將周圍空氣隔開，因此能窒息深層次的陰燃火災，起到防止復燃的作用。
增強壓力以及瞬時啟動的噴射方式能夠直接將超細干粉噴射到各層電纜上，并覆蓋在電纜表面，撲滅初期火災的效果好。
超細干粉滅火裝置介紹
超細干粉滅火裝置：固定安裝在保護區域，能通過自動探測啟動或控制裝置手動啟動，由驅動介質（氣體或燃?xì)猓?qū)動超細干粉滅火劑實施滅火的裝置。
超細干粉滅火裝置產品特點
使用溫度范圍寬：-40℃～+50℃，同時滿足高寒及高熱地區使用。
快速響應，可靠啟動；早期抑制，防止蔓延。高效滅火，無二次災害。不破壞大氣臭氧層、無毒、無腐蝕，符合環保要求。
容器符合壓力容器標準要求，儲存、使用安全。
無管網式，工程造價低，安裝維護方便。
執行GA602《干粉滅火裝置》及GA578《超細干粉滅火劑》兩個標準，并取得--CCC認證。
超細干粉滅火裝置撲滅電纜豎井實體火滅火試驗
滅火裝置撲滅電纜橋架實體火滅火試驗
滅火裝置撲滅電纜火后不易復燃
超細干粉滅火系統構成
超細干粉滅火系統包括滅火裝置及與之配套的聯動組件。
滅火裝置由驅動（固體或氣體）、引發器、超細干粉滅火劑、容器、密封膜或感溫元件等構成。
聯動組件由啟動盤或啟動組件構成。
超細干粉滅火系統優勢
無管網設計，安裝維護簡便，基本免維護；
可與報警系統聯動，也可無源自發啟動，啟動方式靈活；
無人值守，全天候自動監控；
既能全淹沒設計，也能局部應用，設計應用靈活；
噴射時間短，滅火速度快、滅火效率高；
滅火裝置體積小，便于安裝，維護方便。
超細干粉滅火系統與細水霧滅火系統對比
細水霧氣體滅火系統由管網、噴頭、閥門、泵組等組成。設備種類多，結構復雜。
必須由報警系統提供啟動信號。
占用空間多，需建供水裝置和過濾裝置，對水質要求嚴格。
北方高寒地區應用受限。
根據細水霧滅火系統技術規范，采用全淹沒應用方式的開式系統，其防護區數量不應大于3個。電纜隧道內噴頭的-大布置間距不超過3.0m。

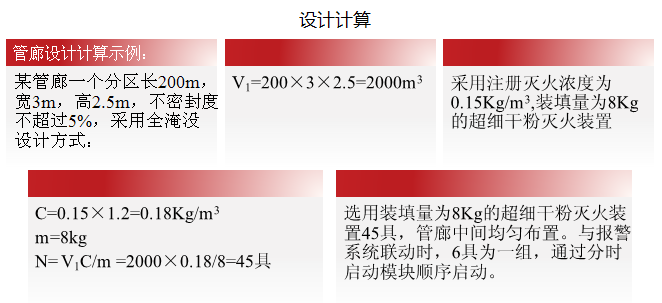

設計實例
CECS322：2012《干粉滅火裝置技術規程》中采用全淹沒滅火方式時，干粉滅火裝置的配置數量不應小于下式計算的數值：
N=V1C/m
N——干粉滅火裝置的配置數量（具）
m——單具滅火裝置的充裝量（Kg）
V1——防護區凈容積（m3）
C——設計滅火濃度（Kg/m3），設計滅火濃度
不應小于經權威機構認證合格的滅火濃度的1.2倍。

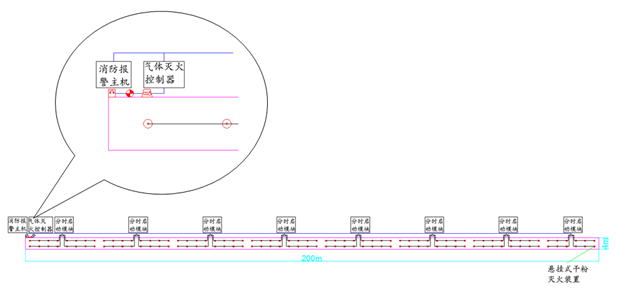

設計布局
設計實例
SZDBZ174-2016《市政電纜隧道消防與安全防范系統設計規范》
中采用分區局部應用滅火設計方式時，超細干粉設計用量計算：
M=K×D×S×t
M——超細干粉滅火劑設計用量（Kg）
K——安全系數，取1.3
D——滅火噴射強度（Kg/S?m2）；取0.3Kg/S?m2
S——保護面積（m2），按公式S=A×B+A×F×J，
A、B、F、J分別為電纜支架縱向長度、滅火裝置的保護寬度、
每層電纜敷設的寬度和層數
t——噴射時間，取1s
滅火裝置的數量按配置要求，滅火劑填裝總量不應少于滅火劑設計用量。
